3191045

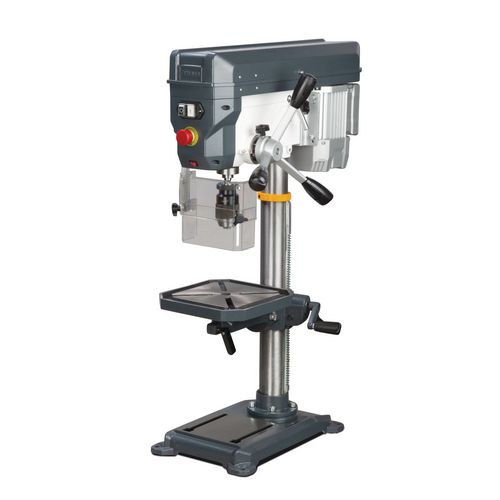

Preiswerte Tischbohrmaschine mit Keilriemenantrieb
Separater Not-Halt-Schlagschalter
Messskala für Bohrtiefe
Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
Bohrtisch ± 45° neigbar und 360° drehbar
Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
Präzisions-Spindelbohrung
Sicherheitselektrik in 24 V Gleichspannung
Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen
Bohrspindel mit Präzisionskugellagern
Hochwertiges Schnellspannbohrfutter
GATES Qualitätsriemen
Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
Rechts-/Linkslauf
NUR SELBSTABHOLUNG IM GESCHÄFT- KEIN VERSAND MÖGLICH!
Wir übergeben Ihnen Ihr Gerät im Geschäft zusammengebaut, betriebsbereit und mit einer kurzen Einweisung in die sichere Handhabung.
Technische Daten
Abmessungen und Gewichte |
|
| Säulendurchmesser |
: 70 mm |
| Länge ca. |
: 700 mm |
| Breite/Tiefe ca. |
: 351 mm |
| Höhe ca. |
: 1006 mm |
| Gewicht ca. |
: 41,7 kg |
Bohrleistung |
|
| Bohrleistung Stahl (S235JR) |
: 20 mm |
| Dauerbohrleistung Stahl (S235JR) |
: 16 mm |
Bohrtisch |
|
| Arbeitsfläche Länge |
: 270 mm |
| Arbeitsfläche Breite |
: 270 mm |
| Art der T-Nuten |
: diagonal |
| T-Nuten Größe |
: 14 mm |
| T-Nuten Anzahl |
: 2 |
| Drehung |
: 360 ° |
| Neigung |
: ± 45 ° |
| Traglast |
: 15 kg |
| Abstand Spindel - Bohrtisch max. |
: 460 mm |
Drehzahlbereich |
|
| Drehzahlbereich |
: 300 – 2300 min¯¹ |
| Anzahl der Drehzahlbereiche |
: 12 Stufen |
Elektrische Daten |
|
| Leistung Antriebsmotor |
: 0,55 kW |
| Anschlussspannung |
: 400 V |
| Netzfrequenz |
: 50 Hz |
Maschinenfuß |
|
| Abstand Spindel - Maschinenfuß max. |
: 639 mm |
| Arbeitsfläche Länge |
: 191 mm |
| Arbeitsfläche Breite |
: 187 mm |
Spindel |
|
| Pinolenhub |
: 85 mm |
| Spindelaufnahme |
: MK 2 |
| Ausladung |
: 169 mm |
|
|
| VPE |
: 1 |
