3191040

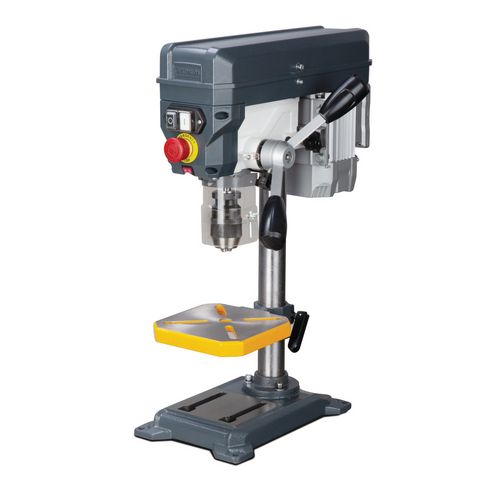

Preiswerte Tischbohrmaschine mit Keilriemenantrieb
Separater Not-Halt-Schlagschalter
Messskala für Bohrtiefe
Bohrtisch ± 45° neigbar und 360° drehbar
Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
Präzisions-Spindelbohrung
Sicherheitselektrik in 24 V Gleichspannung
Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen
Bohrspindel mit Präzisionskugellagern
Hochwertiges Schnellspannbohrfutter
GATES Qualitätsriemen
Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
Technische Daten
Abmessungen und Gewichte |
|
| Säulendurchmesser |
: 46 mm |
| Länge ca. |
: 472 mm |
| Breite/Tiefe ca. |
: 283 mm |
| Höhe ca. |
: 634 mm |
| Gewicht ca. |
: 18,5 kg |
Bohrleistung |
|
| Bohrleistung Stahl (S235JR) |
: 13 mm |
| Dauerbohrleistung Stahl (S235JR) |
: 12 mm |
Bohrtisch |
|
| Arbeitsfläche Länge |
: 170 mm |
| Arbeitsfläche Breite |
: 170 mm |
| Art der T-Nuten |
: diagonal |
| T-Nuten Größe |
: 14 mm |
| T-Nuten Anzahl |
: 2 |
| Drehung |
: 360 ° |
| Neigung |
: ± 45 ° |
| Traglast |
: 8 kg |
| Abstand Spindel - Bohrtisch max. |
: 250 mm |
Drehzahlbereich |
|
| Drehzahlbereich |
: 700 – 2500 min¯¹ |
| Anzahl der Drehzahlbereiche |
: 5 Stufen |
Elektrische Daten |
|
| Leistung Antriebsmotor |
: 0,35 kW |
| Anschlussspannung |
: 230 V |
| Netzfrequenz |
: 50 Hz |
Maschinenfuß |
|
| Abstand Spindel - Maschinenfuß max. |
: 340 mm |
| Arbeitsfläche Länge |
: 138 mm |
| Arbeitsfläche Breite |
: 128 mm |
Spindel |
|
| Pinolenhub |
: 52 mm |
| Spindelaufnahme |
: fest/B16 |
| Ausladung |
: 104 mm |
|
|
| VPE |
: 1 |
