3003161

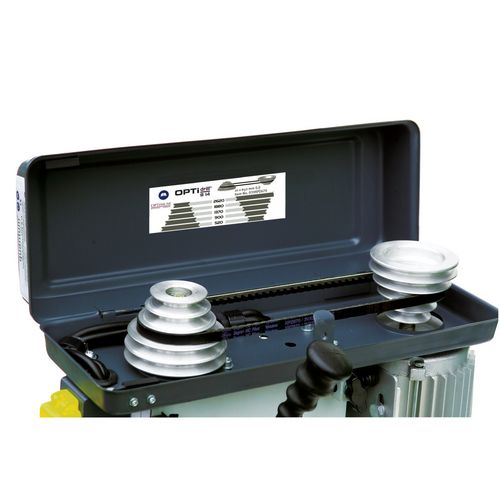

Mit Keilriemenantrieb
Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
Bohrspindel mit Präzisionskugellagern
Hochwertiges Schnellspannbohrfutter

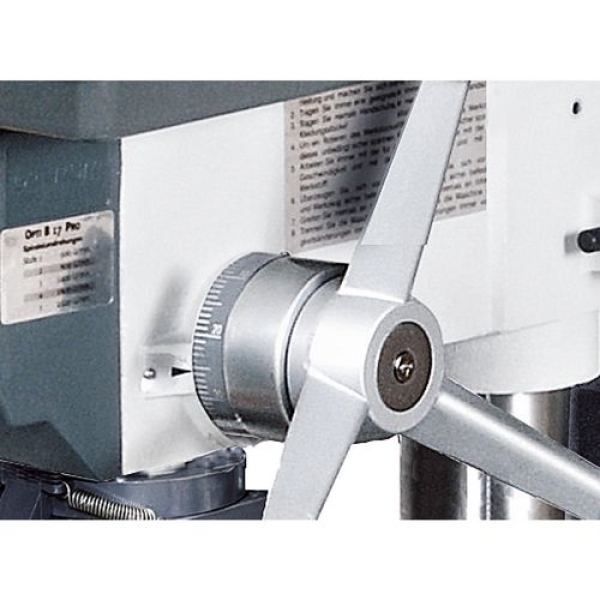

Messskala für Bohrtiefe

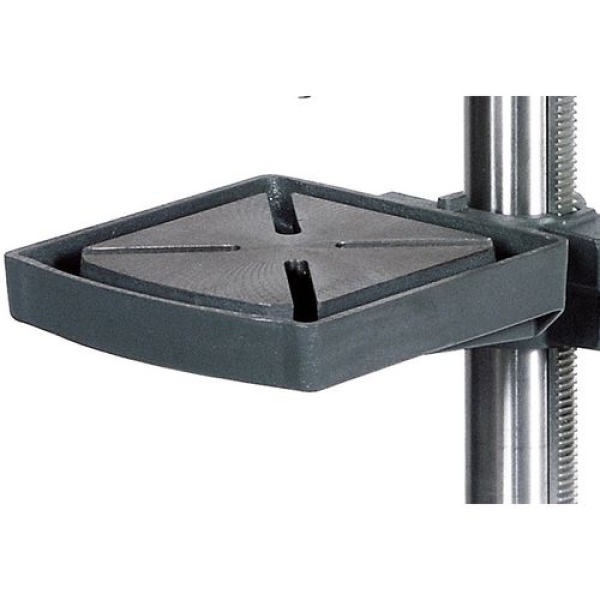

Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T–Nuten und umlaufender Kühlwasserrinne
Keilriemenabdeckung mit Sicherheitsschalter
Aus einem Stück gegossener Aluminium– Druckguss–Pinolenhebel mit Softgrip–Griffen
Separater Not–Halt–Schlagschalter
NUR SELBSTABHOLUNG IM GESCHÄFT- KEIN VERSAND MÖGLICH!
Wir übergeben Ihnen Ihr Gerät im Geschäft zusammengebaut, betriebsbereit und mit einer kurzen Einweisung in die sichere Handhabung.
Technische Daten
Abmessungen und Gewichte |
|
| Länge ca. |
: 565 mm |
| Breite/Tiefe ca. |
: 275 mm |
| Höhe ca. |
: 840 mm |
| Gewicht ca. |
: 36,5 kg |
Bohrleistung |
|
| Bohrleistung Stahl (S235JR) |
: 15.5 mm |
| Dauerbohrleistung Stahl (S235JR) |
: 12 mm |
Bohrtisch |
|
| Arbeitsfläche Länge |
: 235 mm |
| Arbeitsfläche Breite |
: 220 mm |
| Art der T-Nuten |
: diagonal |
| T-Nuten Größe |
: 12 mm |
| Abstand Spindel - Bohrtisch max. |
: 325 mm |
Drehzahlbereich |
|
| Drehzahlbereich |
: 680 – 2700 min¯¹ |
| Anzahl der Drehzahlbereiche |
: 5 |
Elektrische Daten |
|
| Anschlussspannung |
: 230 V |
| Netzfrequenz |
: 50 Hz |
Maschinenfuß |
|
| Abstand Spindel - Maschinenfuß max. |
: 530 mm |
| Arbeitsfläche Länge |
: 170 mm |
| Arbeitsfläche Breite |
: 180 mm |
| T-Nuten Größe |
: 14 mm |
| T-Nuten Anzahl |
: 2 |
| T-Nuten Abstand |
: 148 mm |
| Länge |
: 210 mm |
| Breite |
: 215 mm |
Motor(en) |
|
| Antriebsleistung Spindelmotor |
: 0,49 kW |
Spindel |
|
| Pinolenhub |
: 65 mm |
| Spindelaufnahme |
: MK 2 |
| Ausladung |
: 152 mm |
|
|
| VPE |
: 1 |
